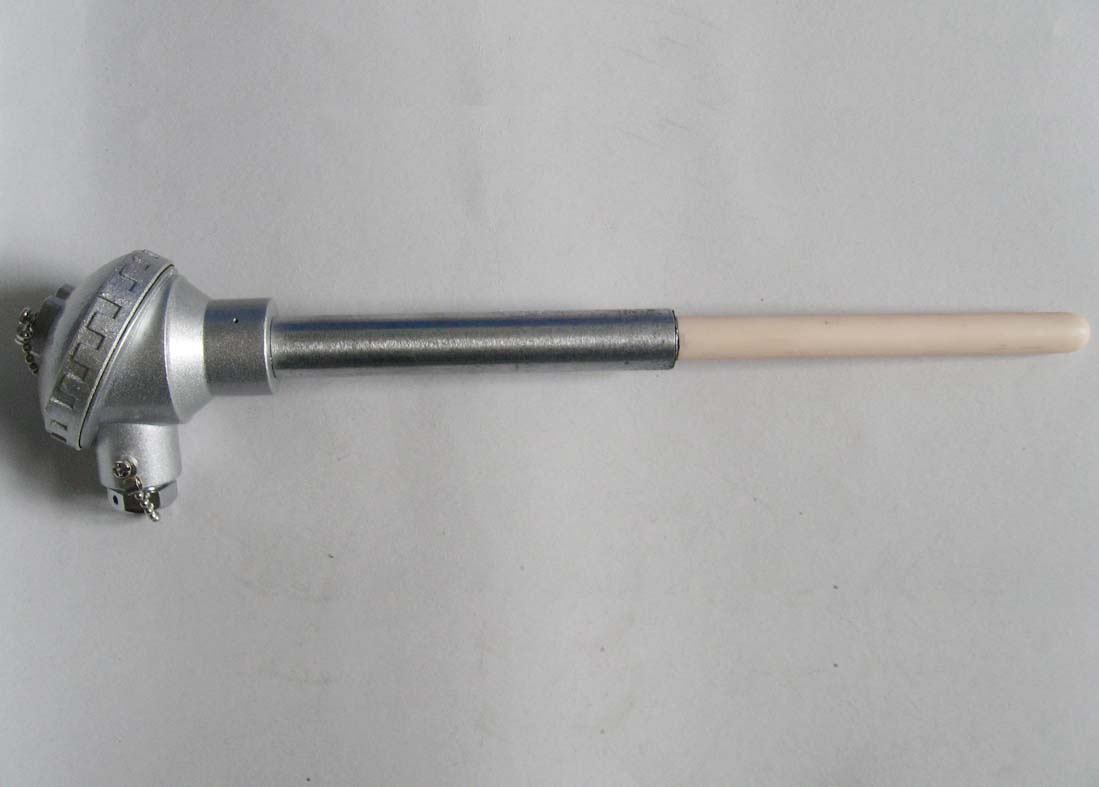

铂铑热电偶又叫贵金属热电偶，它作为温度测量传感器，通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
铂铑热电偶结构原理
铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。
铂铑热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。
各种铂铑热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。
铂铑热电偶应用范围
铂铑热电偶适用于各种生产过程中高温场合，广泛应用于粉未冶金，烧结光亮炉，真空炉，冶炼炉，玻璃，炼钢炉及陶瓷及工业盐浴炉等测温。
铂铑热电偶主要技术参数
电气出口：M20x1.5,NPT1/2
精度等级：I 、 II
防护等级：IP65
偶丝直径：Φ0.5
公称压力：常压
测量温度及允差
| 热电偶类别 | 代号 | 分度号 | 最高温度 | 测量温度 | 允许偏差△t℃ |
| 铂铑30-铂铑6 | WRR | B | 0～1800℃ | 0～1600℃ | ±1.5℃或±0.25%t |
| 铂铑10-铂 | WRP | S | 0～1600℃ | 0～1300℃ | ±1.5℃或±0.25%t |
| 型号 | 分度号 | 测温范围℃ | 保护管材料 | 热响应时间 | 规 格 | |
| d | L x l | |||||
| WRP-130 WRP2-130 | S | 0～1300 | 高铝质 | ＜ 150S | Φ16 | 300x150 350x200 400x250 450x300 550x400 650x500 900x750 1150x1000 1650x1500 2150x2000 |
| WRP-131 WRP2-131 | ＜ 360S | Φ25 | ||||
| WRQ-130 WRQ2-130 | R | 0～1300 | ＜ 150S | Φ16 | ||
| WRQ-131 WRQ2-131 | ＜ 360S | Φ25 | ||||
| WRR-130 WRR2-130 | B | 0～1600 | 刚玉管 | ＜ 150S | Φ16 | |
| WRR-131 WRR2-131 | ＜ 360S | Φ25 | ||||
铂铑热电偶系列产品有：单铂铑热电偶；双铂铑热电偶；铠装铂铑热电偶；耐高温铂铑热电偶。
我公司专业生产高温热电偶、火道热电偶、双金属温度计、数字温度计、压力式温度计、温度指示控制器等系列产品；公司免费提供技术咨询。
