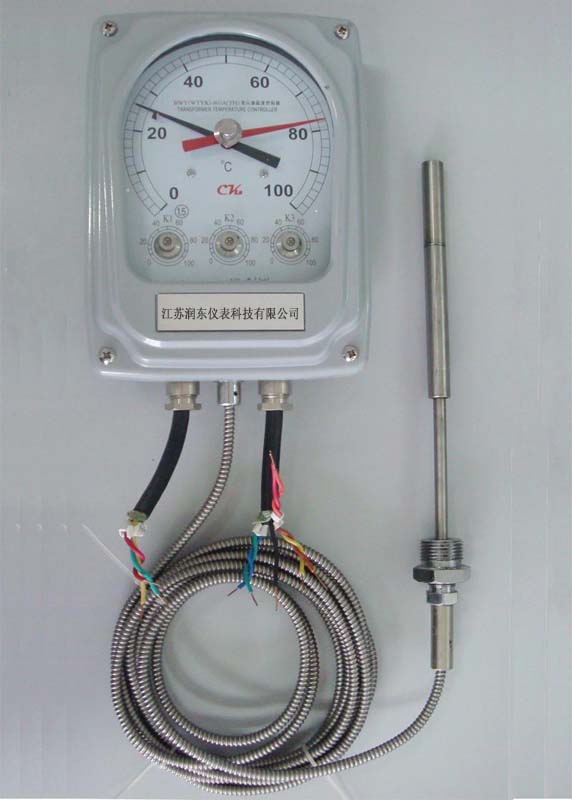

BWY(WTYK)-802A、803A、804型变压器温度指示控制器

BWY-802A803A804变压器温度指示控制器采用复合传感器技术,即仪表温包推动弹性元件的同时,能同步输出Pt100热电阻信号,此信号可远传到数百米以外的控制室,通过XMT系列数显温控仪同步显示并控制变压器油温。也可通过XMT系列数显温控仪,将Pt100热电阻信号转换成与计算机联网的直流标准信号(0~5V、1~5V、4~20mA)输出。采用外置接线盒方便用户接线。


温度指示控制器产品特点:
本公司生产的BWY-803□(TH)系列变压器温度指示控制器改进型仪表,增加了微机接口,实现了型号单一,性能齐全的设计理念,使客户在设计、采购、贮运、调试、安装更简便,更安全。满足了不同客户的需求。


BWY系列温度指示控制器技术参数:
1、BWY-803A(TH)变压器温度指示控制器
  ⑴ 工作条件:环境温度-40~55℃;相对湿度<95%
  ⑵ 测量范围:0~100℃ 0~120℃(正常产品0~100℃即可);准确度:1.5级
  ⑶ 控制开关:三组可调开关;设定误差:±3℃;切换差:6±2℃
              标准设定点:K1=55℃;K2=65℃(802无);K3=80℃
              接点功率:AC:220V;3A,DC:220V;50W
  ⑷ 输出信号:可输出Pt100热电阻信号
2、BWY-803B(TH)变压器温度指示控制器
   (1)-(3)条同1
    ⑷ 输出信号:可输出4-20mA电流信号(配XMT型数字温度显示仪)
    ⑸ 引线(屏蔽电缆)阻值:小于600Ω减去负载阻值。(采样电阻)
    ⑹ 电源:AC:220V±10%;频率:50~60Hz
3、XMT系列数字温度显示仪
    ⑴ 仪表外形及安装口尺寸:160*80(152+1mm×76+1mm)
    ⑵ 工作条件:环境温度:0-50℃;相对湿度:<85%
    ⑶ 显示范围:0-100(120)℃;准确度:1.0级;0.5级
    ⑷ 引线阻值:应小于10Ω,且三根引线电阻差值≤0.1Ω
    ⑸ 输入信号:Pt100热电阻信号。
    ⑹ 输出信号:同时输出4-20mA和0-5V信号
    ⑺电源:AC:220V±10%;频率:50~60Hz。


BWY系列变压器温度指示控制器选型表:


序号
型  号
主  要  用  途
配套部件
1
BWY-802A(TH)
⑴测量变压器顶层油温,当温度超过设定值时启动冷却系统,发出报警信号。
⑵同时输出Pt100热电阻信号。

2
BWY-803A(TH)/
XMT
⑴同1- ⑴
⑵可远传监测变压器油温,并可同时输出4-20mA或0-5V信号,输入计算机。
XMT
3
BWY-803B804)(TH)
⑴同1
⑵输出4-20mA电流信号(一般的正常使用2产品)










我公司专业生产高温热电偶火道热电偶双金属温度计数字温度计压力式温度计温度指示控制器等系列产品;公司免费提供技术咨询。
