LAW微机控制卧式拉力试验机

添加日期：2012-06-11 点击次数：

供求类型：供应

作者地区：山东省

详细信息

主要用途：

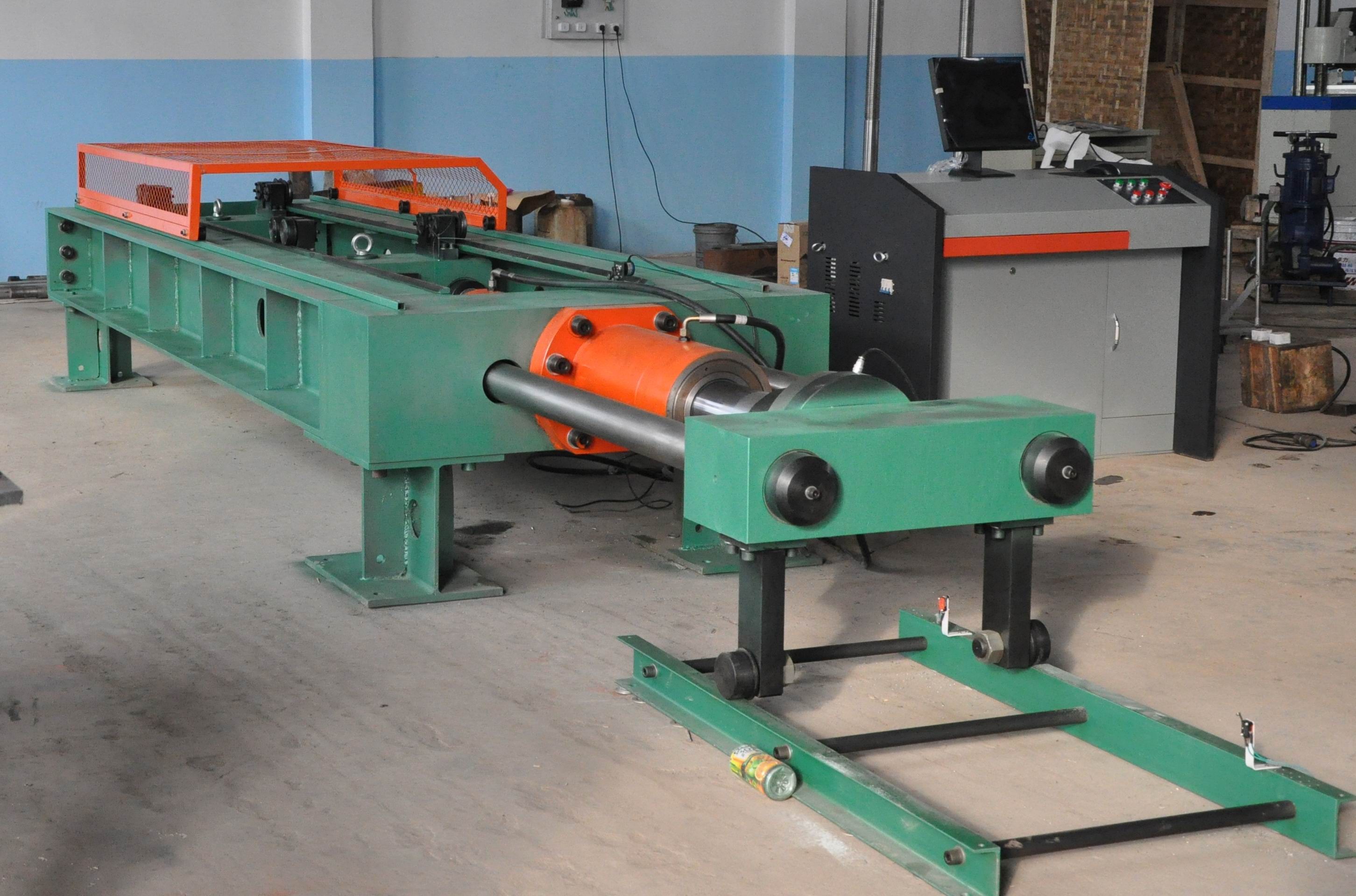

LAW微机控制卧式拉力试验机采用机架整体钢板焊接框架结构，单出杆双作用活塞缸施加试验力，圆柱销插装试样，负荷传感器测力，根据试样规格长度可有级调整拉伸空间，本机为吊装带类、链类以及绳索类做产品逐个拉伸试验专用设备,用于吊装带类产品的逐个拉伸负荷,破坏等试验,有操作灵活方便,加载缓慢平稳,机体承载能力强等优点，计算机屏幕控制并显示试验力及试验曲线，按试验方法的要求自动处理试验数据，。

性能特点：

1 主机：

1.1机架整体采用钢板焊接框架结构，通过前后夹头座、油缸及前横梁组成系统主结构；

1.2后夹头座采用手动推动方式进行试验空间有级调整；

1 .1.3主机外形在满足卧式试验设备技术要求的基础上进行设计，造型简洁明快、比例协调、色彩搭配合理，使试验设备的稳定性、安全性、美观性达到完美统一。

2 2 油源系统（泵站）：

2.1 一套10l/min,30MPa恒压泵组：采用国内知名品牌电机，进口低噪声高压齿轮泵。

2.2 电机安装配有减振装置（选用减振垫），以减小振动和噪音；

2. 2.3油箱：全封闭标准油箱，容积80升，配油温计、油位计，精密压力过滤器，空气滤清器等并带有油温、液位、油阻保护与指示装置，根据油路的使用要求配相应高精度的滤油装置。

2. 2.4有温度过限、滤油器堵塞、液位过低等自动停机或报警功能；

2.5管路系统：主油缸加载器、夹头作动器的液压管路采用高压软管连接。

3 控制系统：

3.1 双通道控制板全部采用数字化电路，结构一致，提高了各通道的互换性；

3.2 计算机屏幕完成集成的数据控制显示与试验曲线显示功能；

3.3 数据存储功能完善，可进行历史数据再现与图形显示；

技术参数：

产品型号	LAW-500	LAW-1000	LAW-2000
最大试验力（kN）	500	1000	2000
试验力测量范围	10KN-500kN	20KN-1000kN	40KN-2000kN
试验力示值精度	±1%
位移测量分辨力	0.01mm
试验速度	0-80mm/min
拉头空载快进速度	不小于200mm/min
试验空间 (不含活塞行程)	500-6000mm(有级调整500mm一档）
活塞行程	1100mm
工作中心高	350mm
主机外形尺寸	9000x1200x500mm

注：以上为标准配置，可根据客户要求特殊定做。
